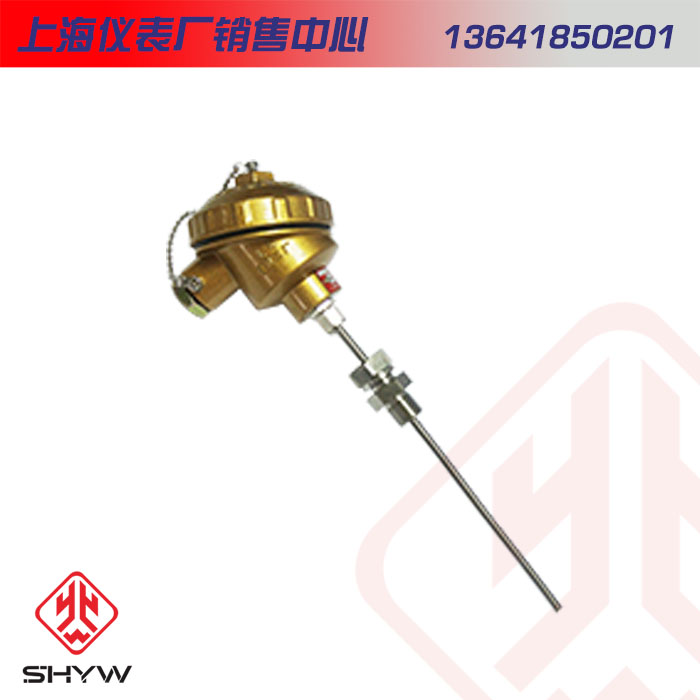

- 商品名称：固定卡套螺纹装置式铠装热电偶
- 添加时间：2021-12-19 15:53:43
- 电 话：021-37289500
邮 箱：13641850201@163.com
介绍：
产品简介
WRNK-232铠装热电偶具有能弯曲、耐高温、热响应时间快和坚固耐用等特点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件，它可以直接测量各种生产过程中从0℃～1000℃范围内的液体、蒸汽和气体介质以及固体表面的温度，应符合GB/T18404-2001标准。
工作原理
铠装热电偶的工作原理是由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。铠装热电偶的结构是由导体，绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成，铠装热电偶产品主要由接线盒，接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。
规格参数
主要技术指标测温范围和准确度
| 类 别 | 代号 | 分度号 | 套管外径mm | 常用温度℃ | ***高使用温度℃ | 允许偏差△t | |
| 测量范围℃ | 允差值 | ||||||
| 镍铬－镍硅 | WRNK | K | ≥Φ3 | 800 | 1000 | 0～1000 | ±2.5℃或±0.75%t |
注：1）t为被测温度的******值。
铠装热电偶热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%，所需要的时间称为热响应时间，用T0.5表示。
铠装热电偶热响应时间不大于下表的规定：
| 热响应时间T0.5S | 接壳式 | 绝缘式 |
| 套管直径（min） | ||
| 2.0 | 0.4 | 0.5 |
| 3.0 | 0.6 | 1.2 |
| 4.0 | 0.8 | 2.5 |
| 5.0 | 1.2 | 4.0 |
| 6.0 | 2.0 | 6.0 |
| 8.0 | 4.0 | 8.0 |
绝缘电阻
当周围空气温度为20±15℃，相对湿度不大于80﹪时，绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表规定。
| 套管直径mm | 试验电压V-D.C | 绝缘电阻MΩ.m |
| 0.5～1.5 | 50±5 | ≥1000 |
| ＞1.5 | 500±50 | ≥1000 |
型号表示
| W | R | 规格 | 内容 | ||||||
| N | 镍铬－镍硅 | ||||||||
| E | 镍铬－铜镍 | ||||||||
| C | 铜－铜镍 | ||||||||
| 测温元件材料 | K | ||||||||
| 铠装式 | - | 1 | 无固定装置式 | ||||||
| 2 | 固定卡套螺纹 | ||||||||
| 3 | 可动卡套螺纹 | ||||||||
| 4 | 固定卡套法兰 | ||||||||
| 5 | 可动卡套法兰 | ||||||||
| 安 装 固 定 形 式 | 0 | 无接线盒式 | |||||||
| 2 | 防溅式 | ||||||||
| 3 | 防水式 | ||||||||
| 8 | 手柄式 | ||||||||
| 8 | 小接线盒式 | ||||||||
| 9 | 带补偿导线 | ||||||||
| 接 线 盒 形 式 | 1 | 绝缘式 | |||||||
| 2 | 接壳式 | ||||||||
| 7 | 绝缘式（手柄式） | ||||||||
| 8 | 接壳式（手柄式） | ||||||||
| 工作端形式 | 3 | 3对 | |||||||
| 4 | 4对 | ||||||||
| 5 | 5对 | ||||||||
| 6 | 6对 | ||||||||
| 多 对 式 | |||||||||
| W | R | □ | K | - | □ | □ | □ | □ | |
