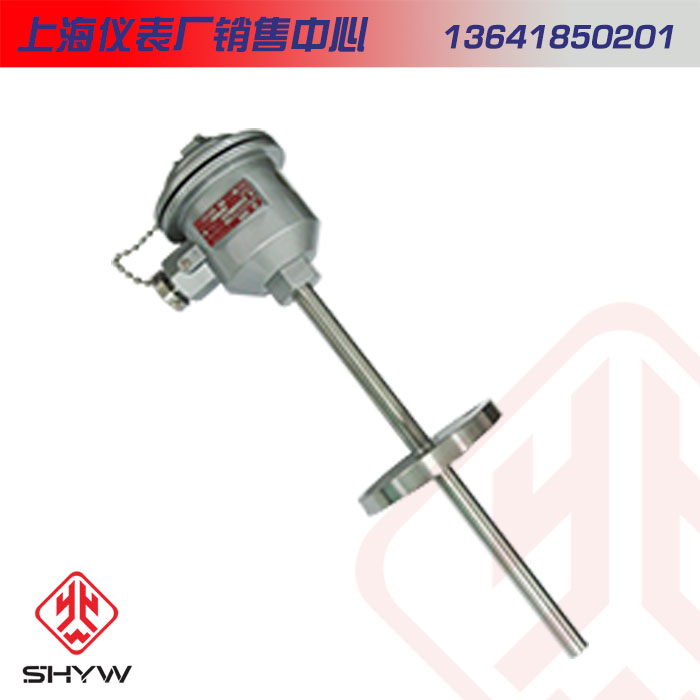

• 商品名称：隔爆铂电阻
• 添加时间：2021-12-19 15:36:57
• 电 话：021-37289500
  邮 箱：13641850201@163.com

•

产品简介

WZP2-44SA隔爆铂电阻是一种温度传感器，在工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪表，对系统实行检测、调节和控制。在化工厂、生产现场常伴有各种易爆、易燃等化学气体、蒸气、如果使用普通的铂电阻非常不安全，极易引起环境气体爆炸，因此，在这些场合须***使用隔爆热电阻作温度传感器，本厂生产的隔爆铂电阻产品适用在dIIBT4～dIICT6温度组别区间内具爆炸性气体危险的场所内。
本厂生产的隔爆热电阻采用引进元件作感温元件，其技术性能符合JB/T8622-1997工业铂电技术条件和分度表。同时产品符合爆炸性环境用防爆电气设备通用要求GB33836.1-2000、GB3825.2-2000标准，由*********仪器仪表防爆安全监督检验站对产品的图样、技术文件、样机进行专门审定和批准，并发给防爆合格证。
原理和结构
隔爆热电阻和装配式热电阻的结构，原理基本相同，所区别的是，隔爆型产品的接线盒（外壳）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国定防爆标准，所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散一传爆，
由于产品采用是上述防爆特殊结构，使产品完全符合使用在dIIBT4至dIICT6防爆温度级别区间范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。
本厂生产的隔爆热电阻采用引进元件作感温元件，其技术性能符合JB/T8622-1997工业铂电技术条件和分度表。同时产品符合爆炸性环境用防爆电气设备通用要求GB33836.1-2000、GB3825.2-2000标准，由*********仪器仪表防爆安全监督检验站对产品的图样、技术文件、样机进行专门审定和批准，并发给防爆合格证。
原理和结构
隔爆热电阻和装配式热电阻的结构，原理基本相同，所区别的是，隔爆型产品的接线盒（外壳）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国定防爆标准，所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散一传爆，
由于产品采用是上述防爆特殊结构，使产品完全符合使用在dIIBT4至dIICT6防爆温度级别区间范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。

规格参数

主要技术指标量程规格

注：“t”为感温元件实测温度******值，双文铭电阻只供应B级。
﹡A级为特殊订货
公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速度、各类有关。
热电阻绝缘电阻
常温绝缘电阻的试验电压可取10～100V任意值环境温度应在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。
热电阻允许通过电流
通过铂电阻的测量电流量大不超过5mA.
防爆类型和级别
防爆级别：dIIBT4或dIICT4；dIIBT6或dIICT6
外壳防护等级：IP65
隔爆热电阻的防爆标志表示方法

电气设备的类别、级别和温度组别说明

电气设备分为二类：I类－煤矿井下用电气设备；
II类－工厂用电气设备。
防爆等级
隔爆热电阻的防爆等级按其适用于爆炸性气体混合物***大安全间隙分为A、B、C三级。
温度组别
隔爆热电阻的温度组别按其外露部分***高表面温T1～T6六组。

型号表示
隔爆热电阻

隔爆铠装热电阻

隔爆热电阻的种类和规格

隔爆铠装热电阻的种类和规格

注：法兰是仪表行业标准JB/T5219-1991属平法兰
安装固定位置
安装固定位置，可分固定螺纹、锥形固定螺纹、固定法兰等三种形式，其结构尺寸见表。
