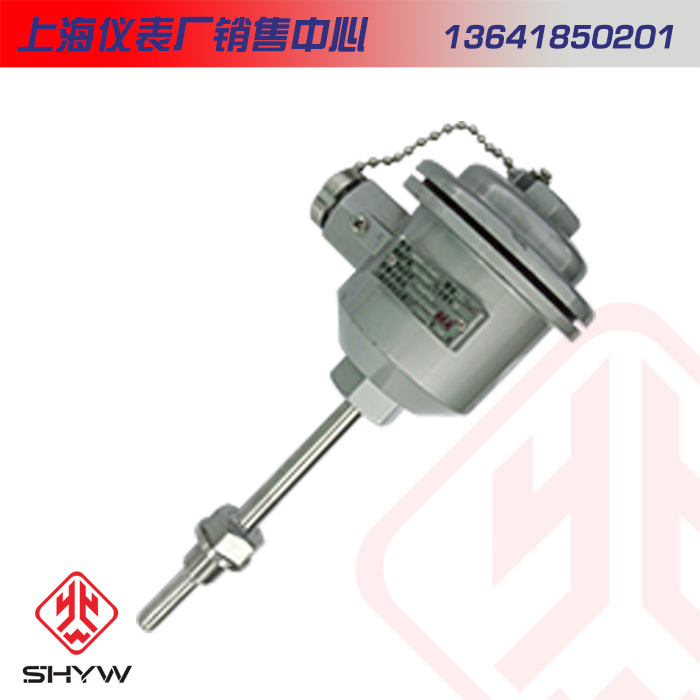

• 商品名称：隔爆型本安型热电偶
• 添加时间：2021-12-19 15:12:55
• 电 话：021-37289500
  邮 箱：13641850201@163.com

•

产品简介

防爆热电偶是一种温度传感器，在化学工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示仪表、记录和调节仪表，对系统实行检测、调节和控制。在化工厂，生产现场常伴有各种易燃、易爆等化学气体、蒸汽、碳氢化合物等，如果使用普通热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合须***使用隔爆或本安型热电偶作为温度传感器。另外它还具有多种防爆形式，防爆性能好，压簧式感温元件，抗振性能好，机械强度高，耐压性能好。
工作原理
隔爆或本安热电阻与装配式热电阻的结构、原理基本相同，所区别的是，隔爆或本安型产品接线盒(外 壳)在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合气体发生爆炸时，其 内压不会破坏接线盒，而由此产生的热能不能向外扩散、传爆。

规格参数

主要技术指标量程规格

注：”t“为感温元件实测温度，
热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间，称为热响应时间，用 T0.5表示。
公称压力
一般是指常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、 直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
热电偶绝缘电阻
常温绝缘电阻的试验电压为：直流500±50V。
测量常温绝缘电阻的大气条件为：温度15~35℃，相对湿度45%，大气压力86~106kPa。
对于长度＞1米的热电偶，常温绝缘电阻值与其长度的乘积应不小于 100 MΩ.M即：Rr·L＞100 MΩ·m L＞1m式中：Rr-热电偶的常温绝缘电阻值， MΩ；L-热电偶的长度，m
对于长度≤1米的热电偶，常温绝缘电阻值应不小于100 MΩ
防爆类型和级组
防爆级组：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6
本安级组：iaⅡBT4或iaⅡCT4（多对式）
iaⅡBT6或iaⅡCT6（多对式）
外壳防护等级IP65
原理结构
隔爆或本安热电偶与装配式热电偶的结构、原理基本相同，所区别的是，隔爆或本安型产品接线盒（外壳）在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间是、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合体气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散一传爆。
由于产品采用上述防爆特殊结构，使产品完全符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆类别范围内，只要用户遵守产品使用规则，产品就能达到可靠的防爆效果。
型号表示
