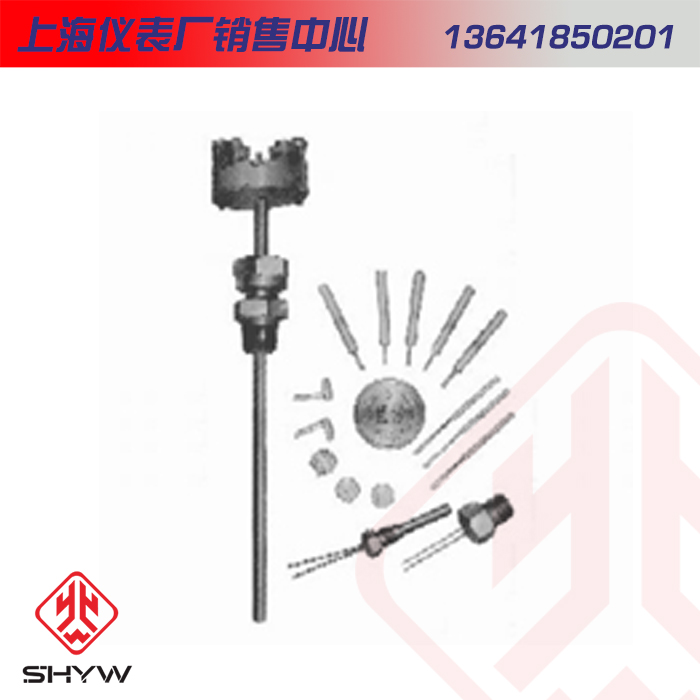

- 商品名称：铂热电阻元件
- 添加时间：2021-12-19 15:09:57
- 电 话：021-37289500
邮 箱：13641850201@163.com
产品简介
WZP-012S铂热电阻元件系引进美国Rosemount公司的生产技术，把当代世界上xj****生产工艺、优良的测试手段和自己多年的制造经验融为一体，为我国开创了一代新型的铂热电阻产品，并且，使我厂拥有大批量稳定的生产能力。
铂热电阻是一种准确、灵敏、性能稳定的温度传感器。铂热电阻元件是用微型陶瓷管为保护管做成的内绕结构，感温元件可以做得相当小（***小外径可做到ø1.6mm），因此，可制成各种微型温度传感器探头。
铂热电阻元件配上金属保护管和安装固定装置（如各种螺纹接头，法兰盘等），就构成装配式铂热电阻。
WZPM铂热电阻是一种表面测温元件，可制成的各种表面测温的温度计产品。
WZP系列铂热电阻按我国标准JB/T8622-1997(等国际电工委员会IEC751-1983标准）进行生产，由于系列产品具有结构小，使用范围广，可靠性好，热响应时间短等优点，可形成多品种、多规格的系列产品，为石油、化工、电站、冶金、轻工、食品、纺织、医疗卫生、国防工业、科、农业以及机械行业提供新一代优质产品。
铂热电阻元件的工作原理是在温度作用下，铂电阻丝的电阻值随之变化而变化的原理。可用于测量-200～800℃范围内的温度。其优点是：电气性能稳定，温度和电阻关系近于线性精度高。
铂电阻元件可与显示仪、记录仪、调节器、扫描仪、数据记录仪以及电脑配套进行准确的温度测量和控制。
规格参数
技术参数主要技术指标
| 类 别 | 代 号 | 分度号 | 测温范围 | 精度等级 | 允许偏差△t ℃ |
| 铂电阻 | WZP | Pt100 | -200～800℃ | A级 | -200～650℃时 允差±（0.15或+0.002︱t︱） |
| B级 | -200～800℃ 允差±（0.3或+0.005︱t︱） |
注：︱t︱为感温元件实测温度******值。
A级允差不适用于t＞650℃的温度范围。
A级允差不适用于采用二线制的铂热电阻。
热响应时间：在温度出阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%所需的时间称为热响应时间T0.5表示。
自然影响：铂电阻允许通过的***大测量电流为5mA，由此产生的温升不大于0.3℃。
分度号Pt100：A级 R0=100±0.06Ω；B级 R0=100±0.12Ω
型号规格
铂电阻元件
| 型号 | 分度号 | 测温范围 | 精度等级 | 套管材料 | 热响应时间T0.5S |
| WZP-011S | Pt100 | -200～650 | A级 | 陶瓷 | ＜0.15 |
| B级 | |||||
| WZP-012S | -200～800 | A级 | 陶瓷 | ＜0.2 | |
| B级 | |||||
| WZP-013S | -50～150 | B级 | 1cr18Ni9Ti 不锈钢 | ＜2 | |
| WZP-014S | -200～800 | A级 | 陶瓷 | ＜0.5 | |
| B级 | |||||
| WZP-015S | -50～150 | B级 | 1cr18Ni9Ti 不锈钢 | ≤5 | |
| WZP-203S | -50～150 | B级 | 1cr18Ni9Ti 不锈钢 | ≤5 | |
| WZP-205S | -50～150 | B级 | 1cr18Ni9Ti 不锈钢 | ≤5 |
端面铂电阻元件
| 型号 | 分度号 | 测温范围 ℃ | 精度等级 | 套管材料 | 热响应时间T0.5S |
| WZP-018 | Pt100 | -200～500 | B级 | 陶瓷 | ＜0.5 |
| WZP-0110 | -50～150 | B级 | 1cr18Ni9Ti 不锈钢 | ＜5 | |
| WZP-2012 | -50～150 | B级 | 1cr18Ni9Ti 不锈钢 | ≤10 |
带瓷接线板铂电阻元件
| 型号 | 分度号 | 测温范围 ℃ | 精度等级 | 热响应时间T0.5S | 长度 | 结构特征 |
| WZP-106S | Pt100 | -200～500 | A级或 B级 | ≤15 | 225 250 300 350 400 450 550 650 900 1150 | 测温部分:为铠装形管,冷端:陶瓷接线板并加避震装置 |
| WZP2-0110 |
注:可作装配铂电阻更换元件
